Sådan tilsluttes eller hæves et fjernsynskabel.

  1. Nødvendige værktøjer og materialer til at udvide antennekablet
  2. Sådan forlænges tv-kablet med "F" -stik
  3. Sådan opbygges et koaksialkabel ved hjælp af en splitter
  4. Hvornår har du brug for kabelforlængelser?

Hej kære læsere af blogsiden. For nylig har jeg skrevet flere artikler om installationen. digitalt tv i landet. I dag vil jeg tale om, hvordan man forlænger tv-kabel hvis det var nødvendigt at overføre for bedre modtagelse, eller tv'ets installationssted er ikke egnet til behagelig visning af tv-programmer.

I artiklen om proffsen har jeg allerede rørt på emnet for behovet for at købe højkvalitets koaksialkabel for at undgå mulige problemer med signal modtagelse. Men jeg vil fortælle dig, hvad du skal gøre, og hvilket værktøj du skal købe nedenfor, og jeg håber virkelig, at alt vil være så tilgængeligt og klart som muligt.

Korrekt udført arbejde påvirker ikke kvaliteten af ​​det modtagne signal. Hvis der er opstået fejl, eller kvaliteten er forringet efter arbejdet, er det værd at kontrollere alle forbindelser og vurdere hvordan kvalitetsmaterialer blev erhvervet.

Nødvendige værktøjer og materialer til at udvide antennekablet

Hvis du har brug for at flytte fjernsynet til et andet rum eller i hjørnet af rummet, er der mangel på ledningslængde, og der er et spørgsmål om at købe et ekstra segment. Før du går i butikken, skal du sørge for at inspicere den eksisterende, estimere tykkelsen af ​​den centrale kerne, omskrive markeringen og bedst af alt afskåret et lille stykke til et klart eksempel ved køb.

Efter min mening er der kun to optimale måder at forlænge antennekabel . Den første bruger "F" -stik, og den anden bruger en "splitter" til mulige yderligere ledninger til flere enheder.


Den første bruger F -stik, og den anden bruger en splitter til mulige yderligere ledninger til flere enheder

Jeg vil ikke fortælle dig om lodning, da det er et ret kompliceret spørgsmål, og at opbygge tv-kablet ved lodning er det svært at opnå en korrekt bølgelængde, og selve forbindelsen vil være meget skrøbelig.

Så lad os overveje begge muligheder i rækkefølge.

Sådan forlænges tv-kablet med "F" -stik

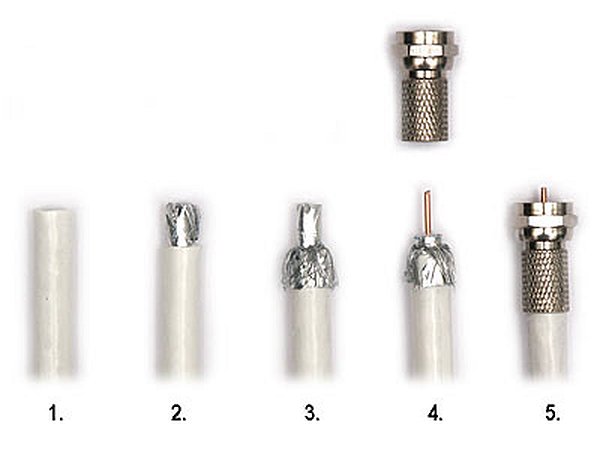

Til denne metode har vi brug for to f-stik og en f-forbindelse. Før du begynder at bygge, skal ledningen være korrekt "skåret". For at gøre dette skal du forsigtigt fjerne den øvre skal uden at beskadige skærmen. Den afskårne fletning er snoet og bøjet ned i retning af kablet. Vi fjerner den lavede skumisolering og derved udsætter den centrale ven. Den omtrentlige længde af den frigjorte kerne skal være omkring et og et halvt centimeter.

En sådan operation skal udføres i begge ender, som du vil spleje. Efter de færdige operationer tager vi f-forbindelserne og forsigtigt vrider på ledningen på en sådan måde, at den centrale ledning ikke kommer i kontakt med den eksterne skærm og stikker ud af stikket en centimeter.
En sådan operation skal udføres i begge ender, som du vil spleje

For bedre fiksering kan fugen pakkes med tape, der ikke tillader dit produkt at smuldre under bøjning og deformation.

Dette var den første måde at udvide antennekablet på. Nu foreslår jeg at overveje den anden mulighed og efter min mening mere praktisk.

Sådan opbygges et koaksialkabel ved hjælp af en splitter

Lad os først forstå, hvad en splitter er og hvad det er til.

Splitteren er en boks med små dimensioner med en enkelt indgang og flere udgange. Splitteren er designet til at forgrene den tilsluttede antenne på flere tv'er eller med et enkelt kabel. Når du vælger en passende enhed, skal du straks bestemme antallet af tilsluttede tv'er, så der ikke er ledige stik.

Uden at afvige fra emnet i artiklen vil jeg gerne sige, at splitteren også kan bruges til at opbygge et fjernsynskabel, som efter min mening er mere praktisk.

Til at begynde med skal en sådan enhed være stift fastgjort på en flad vertikal eller vandret overflade (steder for fastgørelseselementer er til stede), og først derefter fortsæt til direkte installation. Faktisk svarer denne metode til at udvide antennekablet til den foregående, og derfor gentager jeg ikke meget. Du såvel som i det første tilfælde skal du bruge to f-stik snoet på enderne. Derefter forbinder vi ledningen fra antennen til splitterindgangen, og vi skal forbinde det stykke, som vi skal udvide linjen til udgangen. Faktisk er dette kun det samme f-stik, med mulighed for yderligere forgrening.


Det er al information om, hvordan man forlænger antennekablet Det er al information om, hvordan man forlænger antennekablet. Hvis du efter din mening ikke syntes at være komplet, og du leder efter andre løsninger på problemet, så kan jeg nemt supplere det, men efter min opfattelse er det de to vigtigste og mest nemme måder løse problemet. Ud over det ovenstående foreslår jeg at læse en artikel om generel selvudvikling, da dette spørgsmål ofte opstår, når man omarrangerer møbler i en lejlighed eller flytter. For tydelighed og konsolidering af materialet foreslår jeg at se den tilsvarende video.

I dag har næsten hver lejlighed mere end et tv-apparat. Og for deres harmoniske arbejde, når du lægger et fjernsynskabel, skal du forbinde til en antenne. I dette tilfælde vil du under installationen have brug for papa-mama-stik, splittere eller med andre ord splittere og A-stik.

En tv-splitter er en af ​​de vigtigste enheder til at forbinde flere tv'er til en antenne ad gangen. Når du køber det, skal du være opmærksom på antallet af udgange. Det er nok bedre at købe mere til 1-2, uanset hvor du vil købe ekstra tv. Også, når du køber en splitter, er det vigtigt at være opmærksom på dens dæmpning ydeevne, du skal forud bestemme stedet for at installere det.

Spørgsmålet om, hvordan fjernsynskabelet forlænges, løses ved hjælp af stikene "papa-mama". "Moder" -stikket er en aftagelig stikkontakt, "male" -stikket er et stik. Forlængelsen af ​​ledningen sker som følge af tilslutning af en aftagelig stikkontakt med et stik. De bruges også som en ledning, der forbinder tv til et fjernsynsstikkontakt, dvs. som patchkord.

F-stik er tændt koaksialkabel når den er installeret med tv-udstyr. De er opdelt i gevind og krympe. Det er ret nemt at sætte krympekontakten, idet der opstår problemer ved genmontering. Den er monteret med et krympeværktøj. Den gevindforsynede konnektor kan genmonteres, takket være en indvendig gevind, er den skruet på tv-kablet.

Fjernsynskabelforlængelsesordningen ser sådan ud:

I starten er det nødvendigt at bestemme hvilket tv-kabel du har tilsluttet lejligheden - solid wire eller strandet. Næste skal du købe et kabel til udvidelse. Det er ligegyldigt, om du køber et kabel flere meter længere. Det vigtigste er ikke kortere. Det er vigtigt, at det er af samme type som bragt til din lejlighed, dvs. med en eller flere blodårer i midten. Kabel til salg i specialforretninger til salg af fjernsyn og radio. Det er også nødvendigt at købe 2 F-stik og 1 I, det vil sige 2 "far" og 1 "mor", det er muligt at bruge den kombinerede "pattemor" -stik. Kan bruge antenneforstærker i stedet for forbindelsestypen "mor". Det skal bruges i tilfælde af tab af signal eller med en stor kabellængde. Ved hjælp af det kombinerede stik forbinder vi den ene ende af kablet til "far", den anden til "moderen".

Det er muligt at udvide tv-kablet ved hjælp af adapteren "F-stikket - F-stikket", dvs. som "tv-kabel far-pappa."

Før installationen udarbejdes et gammelt og nyt kabel, begge kanter er afskåret, og ca. 15 mm af det øverste isoleringslag er afskåret. Med ledning af kablet, som skal pakkes tilbage, skal du være yderst forsigtig. Fjernelse af folien og udsættelse af midterledningen, indsæt kablet i hanstiket (type F) og drej det hele vejen. Det er vigtigt, at kernen falder ind i stikket. Fletningen skal fastspændes mellem trådkappen og forbindelseslegemet. Et andet kabel er også forbundet ved hjælp af en F-type stik.

De centrale ledere skal forkortes, så der ikke stikker mere end 5 millimeter fra F-stikket. Derefter forbindes enderne af et og andet kabel med F-stik ved hjælp af en adapter "F-stikkontakt - F-stik". Om nødvendigt kan en splitter installeres ved dette knudepunkt for at sende et signal til flere tv-punkter. Det er også muligt at tilslutte et fjernsynskabel ved hjælp af lodning. Som du kan se, er der ikke noget ved at udvide eller udvide et tv-kabel, det vigtigste er nøjagtighed og opmærksomhed!

instruktion

Når du udvider kablet, skal du først og fremmest se på den centrale kerne. Hvis hun fra et fedt kobbertråd , brug to almindelige F-stik og en I-stik, du kan købe dem i enhver butik, der sælger tv-udstyr.

For en god forbindelse skal du forberede et kabel til F-stikket. Først skær kanten af ​​kablet lige. Fjern derefter 15 mm isolering. Gør dette omhyggeligt for ikke at beskadige fletningen. Når du har fjernet isoleringen, skal du dække dækslet tilbage, fjerne folien under den.

Fjern 10 millimeter isolering omkring den centrale kerne - det vil sige, strimmel midterledningen til en centimeter. Skru nu F-stikket helt ind, med den bagudviklede kappe fastspændt mellem forbindelseslegemet og kabinets ydre kappe.

Den midterste tråd, der rager ud over F-konnektorens yderkant, skal forsigtigt bides af med tang - så den kun rager ud over 2 millimeter. På samme måde skal du forberede enden af ​​det andet stykke kabel. Når begge F-stik er skruet sammen, skal du forbinde dem med I-stikket. Vær opmærksom på, at der ikke er kortslutning mellem skeden og den centrale kerne, når du skruer i F-stikkene.

Hvis kabelens centrale ledning er strandet, skal du bruge stik til denne type kabel. Skær et par centimeter kabel og tag det med i butikken - det giver dig mulighed for at vælge den rigtige stik.

Det er muligt at forlænge et kabel med multicore central leder ved lodning. ved korrekt lodning Der er ingen synlig nedbrydning i signalkvaliteten. Fjern først tre centimeter ekstern isolering fra de ender af kablerne, der skal tilsluttes. Derefter på et kabel afdække fletningen i en længde på 20 millimeter, drej i fire bundter og forsigtigt tin.

På det andet kabel skal du forsigtigt klippe kappen 15 millimeter. De resterende 5 millimeter tin. Gør dette omhyggeligt for ikke at smelte isoleringen under kappen. Strip de centrale kerner af kablerne med 15 millimeter, fjern isoleringen i to stykker. Drej de centrale kerner og forsigtigt loddet. Sæt to strimler isolering på den centrale kerne og isoler det, smelt isoleringen med et loddejern.

Lod de fire fletninger af det første kabelfletning til den konserverede 5 mm af den anden kabelfletning. Sæt et stykke snit langs isoleringen fra det samme kabel til krydset og leger det med kabelisoleringen. På trods af at lodning kan opnås tilstrækkeligt høj kvalitet tilslutning, opnås det bedste resultat ved brug af F-stik. Denne metode er meget mindre tidskrævende, så det er bedre at bruge det, vælge den rigtige stik til dit eksisterende kabel.

Hvis dit fjernsyn ligger i en betydelig afstand fra fjernsynsantenne enten fra kabel satellit-tv , det kræver en lille indsats for at forlænge kablet. I dette tilfælde er der ikke behov for at flytte møblerne med udstyret.

Du skal bruge

Antenne kabel;
- F-stik
- I-stik;
- antenneforstærker
- loddejern
- loddemetal;
- isolerende tape.

Sponsoreret ved placering af P & G-artikler om "Sådan forlænges tv-kablet" Sådan opsættes en luftantenne Sådan vælges en antenne splitter Sådan tilsluttes et kabel til antennen

instruktion


Se hvilket antennekabel der er tilsluttet din lejlighed. Dette kan være et kabel med en enkelt leder eller strandetråd i centrum. Køb et ekstra tv-kabel med den ønskede længde, måler det og tilføjer et par meter. Nødvendigt den samme type som allerede tilgængelig. Dette kan normalt gøres i enhver butik, der sælger fjernsyns- og radioudstyr, eller på radiomarkedet. Køb to F- og et I-stik, dvs. to stik som "far" og en type "mor". Du kan også bruge en enkelt pap-mate stik. Klargør begge kabler. For at gøre dette skal du netop skære kanten af ​​kablet, afskær forsigtigt ca. 15-20 millimeter af det øverste isoleringslag. Det vigtigste er ikke at beskadige kabelskaftet. Sæt forsigtigt dækslet tilbage, fjern folien, som dækkede kablet. Udsigt midterledningen ved at skære 10-15 millimeter isolering af den. Prøv ikke at bryde eller skære det af med en skødesløs bevægelse. Sæt kablet i male F-stikket. Skru det hele vejen. Samtidig skal kernekabelkernen falde ind i den fremspringende centrale konnektor, og den indpakket fletning vil blive fastspændt mellem kabels yderskade og forbindelseslegemet. Et lille fragment af den centrale ledningstråd vil stikke ud over forbindelsens ydre kant. Skær det med saks eller nippers og efterlader ca. 2-3 millimeter. Tilslut også det andet kabel. Tilslut nu de to mannlige F-stik til hinanden ved hjælp af hun-I-stikket. I stedet for I-stikket kan du bruge en særlig antenneforstærker. Det har indgange til tilslutning af F-stik. En sådan forstærker er nødvendig, hvis kablet er langt, og signalet er tabt. Når du bruger et matchet stik, skal du forbinde et kabel til F-stikket, og det andet på samme måde til I-stikket. Du kan lodde ledningerne med hinanden ved hjælp af lodde og lodning. Pas på ikke at kortslutte ledningerne mellem dem. Hvor simpelt

Andre relaterede nyheder:


Behovet for at øge tv-kablet opstår oftest, når fjernsynet flyttes til et andet sted i rummet. For ikke at nedbryde billedets kvalitet, skal kablet følge visse regler ved udvidelse. Sponsoreret ved at placere P & G-artikler på "Sådan tilsluttes et tv-kabel" Instruktion 1 Når


Det andet og endda det tredje tv derhjemme er ikke en luksus, men en integreret del af et behageligt liv. Men for at nyde det fuldt ud er det nødvendigt at tilslutte antennens splitter korrekt. Du skal bruge - antenne splitter; - kabel-tv - stikpropper; en kniv Placering Sponsor

Antennemestere af vores service har stor oplevelse på at øge kablet fra tv-antenner af enhver type. Antennefolk rejser til den angivne adresse på dagen for opkaldet, gør alt arbejdet billigt og med en garanti. Vi arbejder i Moskva og Moskva regionen, vi accepterer ansøgninger fra kunder dagligt, når som helst.

Hvornår har du brug for kabelforlængelser?

Antennetråden forlænges, når fjernsynet flyttes, eller fjernsynsantennen flyttes til et andet sted (f.eks. Fra facaden til taget eller til antennemasten).
Hvorfor anbefales det ikke at bruge færdige forlængerledninger?

I dag sælger butikker færdige extenders, hovedsagelig fremstillet i Kina. Til fremstilling af ubeskyttet tynd wire med dårlig isolering, som sender et signal med tab og hurtigt fejler under drift.

Hvad er inkluderet i omkostningerne ved tjenester?

Prisen inkluderer:

  • Mesterens ankomst;
  • øge tv-kablet, tilslutte det og kontrollere tv'ets funktion
  • kabelmaskering i kabelkanalen eller fastgørelse til væggen;
  • forbrugsstoffer - kabel, f-stik, stik, stik.

Hvordan opstår forbindelsen, når du udvider tv-kablet?

Til bygning bruger vi f-stik og stik. Vi udfører alle forbindelser kvalitativt, vi isolerer dem pålideligt og sikrer transmission af tv-signalet uden tab. Vi forsøger altid at vælge den tv-kabel, der passer bedst til de allerede fastsatte parametre. Til bygning bruger vi afskærmet koaksialkabel fremstillet af Cavel eller Rexant. Hvis det efter at have forlænget kabellængden vist sig at være signifikant, og der er sandsynlighed for tab tv-signal - Installer forstærkeren. Alle sektioner af tv-ledningen, der ligger rundt om lejligheden eller huset, fastgøres med stropper eller fjerner basispladen uden at efterlade en fejl.

Hvornår har du brug for kabelforlængelser?
Hvorfor anbefales det ikke at bruge færdige forlængerledninger?
Hvad er inkluderet i omkostningerne ved tjenester?
Hvordan opstår forbindelsen, når du udvider tv-kablet?
